產品名稱：2BE型水環式真空泵

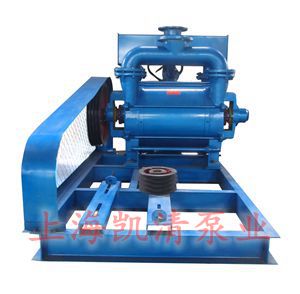

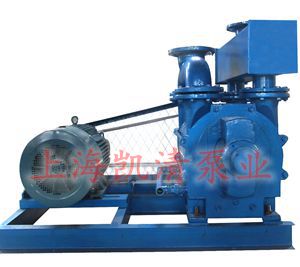

2BE型真空泵皮帶傳動1 2BE型真空泵皮帶傳動2

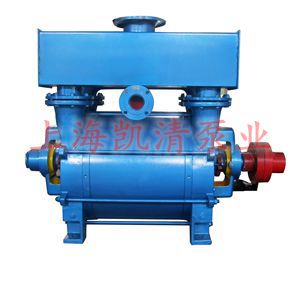

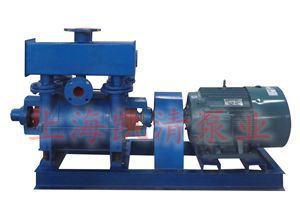

2BE型真空泵直聯傳動1 2BE型真空泵直聯傳動2


一、2BE水環式真空泵概述及用途：

　　2BE水環式真空泵是我廠在多年科研成果和生產經驗的基礎上，結合進口產品先進技術，研制開發的高效節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結構材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。

　　 由于在工作過程中，該泵對氣體的壓縮是等溫狀態下進行，因此可抽吸易燃.易爆氣體，通過改變結構材料，亦可抽吸腐蝕性氣體貨以腐蝕性液體作工作液。

　　 2BE水環式真空泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低等顯著優點，是SK型水環真空泵、2SK型水環真空泵、SZ系列水環式真空泵理想替代產品。更可作為前級泵與羅茨真空泵組成羅茨水環真空機組，并可兩臺2BE水環泵加上汽水分離器，真空罐，換熱器等組成真空負壓站。

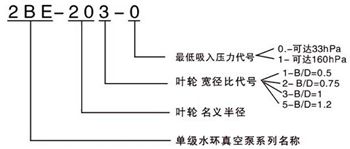

2BE真空泵型號意義
我公司生產的2BE型水環式真空泵及壓縮機結構主要特點如下：

2BE型水環式真空泵的軸承全部采用NSK或NTN原裝進口軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
2BE型水環式真空泵的葉輪材質全部采用球墨鑄鐵鑄造或鋼板、不銹鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且大大
提高了2BE1真空泵的使用壽命。
泵體全部采用鋼板或不銹鋼板制作，提高了2BE1真空泵的使用壽命。
2BE1真空泵的軸套作為最易損壞的零件，本公司全部采用不銹鋼制作，比普通材質壽命提高了5倍。
皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE1真空泵散熱效果最佳。
機械密封（選配件）全部采用進口件，充分保證2BE1系列真空泵在長時間運行過程中無泄漏。

二.2BE水環式真空泵主要特點:

1.高可靠性
由于該系列泵采用葉輪與軸熱裝過盈配合，軸與軸承安全系數大，因而具有相當搞的可靠性 ，葉輪采用焊接，輪及葉片全部加工，從根本解決了動平衡問題，運轉平穩底噪音。

2.維護方便
由于在泵的端蓋上沒有設置檢查孔，因而可以方便地查看內部結構，并無需拆泵便可更換排氣閥板，此外填料的更換也可在不拆泵的情況下進行，釋放方便。

3.高效節能
該系列泵采用系統優化設計，采用了柔性排氣閥設計，避免了氣體壓縮中的過壓縮，通過調節排氣面積降低能量消耗，最終達到最佳運行效率。

4.適應沖擊載荷
葉片采用鋼板一次山?jīng)_壓成型，型線得以保證，焊接葉輪整體進行熱處理，葉片具有良好韌性，其抗沖擊.抗折彎能力得以根本保證，適應沖擊載荷。

三.2BE水環式真空泵工作原理:

　　 水環真空泵屬容積式泵，是利用容積大小的改變達到吸排氣目的。
如圖一所示，葉輪偏心地安裝在泵體內，當葉輪旋轉時。水受離心力是作用而在泵體內壁上形成一旋轉水環，水環上不與輪相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪脫離，因此葉輪片間形成的空間逐漸擴大，空間氣體壓力降低，氣體被吸入空間；在后半轉的過程中，水環內表面逐漸與輪靠近，葉片間的空間逐漸縮小，空氣氣壓力升高，高于排氣口壓力時，氣體被排出，至此葉輪每旋轉一周，葉片間改變一次，許多空間不停的工作，泵就連續不斷的抽吸氣體。
　　 由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體被排出，因此在過程中必須不斷的給泵供水，以冷卻和補充泵內消耗的水，滿足工作要求。

四.2BE水環式真空泵結構說明

　　 泵的結構如圖二（2BEA-25）,圖三(2BEA30-35)
2BEA系列泵為單級單作用結構，泵有泵蓋.葉輪.圓盤泵體.軸等組成。葉輪與軸熱裝過盈配合，葉輪與端面的間隙由定位軸承來調節，此間隙決定氣體在泵腔內由進氣口到排氣口流動中損失的大小和極限壓力。
　　 填料安裝在兩泵蓋內，密封水由泵蓋上的孔進入填料室，以冷卻填料及加強密封效果。
當泵為機械密封時，將填料壓蓋換成機械密封壓蓋。
在前后分配板上裝有閥板，閥板的作用是當葉輪葉片間的壓力達到排氣壓力時，在排氣口前將氣體排出，減少了因氣體壓力過大面加大功率消耗。


五、2BE水環式真空泵技術參數：

型號
轉速
（傳動方式）
r/min
軸功率
kW
電機功率
kW
配用電機
380V
極限真空度
mbar
最大抽氣速率　
泵重
(整機）
kg
m3/h
m3/min
1450（直聯）
1300（皮帶）
1625（皮帶）
1750（皮帶）
5.8
5.0
6.8
8.0
7.5
7.5
7.5
11
Y132M-4
Y132M-4
Y132M-4
Y160M-4
33mbar
(-0.098MPa)
235
210
270
290
3.9
3.5
4.5
4.8
311
295
311
346
2BE1 103-0
1450（直聯）
1300（皮帶）
1625（皮帶）
1750（皮帶）
8.2
7.0
9.9
11.1
11
11
15
15
Y160M-4
Y160M-4
Y160L-4
Y160L-4
33mbar
(-0.098MPa)
340
300
385
412
5.7
5.0
6.4
6.9
363
347
388
388
2BE1 151-0
1450（直聯）
1100（皮帶）
1300（皮帶）
1625（皮帶）
1750（皮帶）
10.8
7.2
9.2
13.2
14.8
15
11
11
15
18.5
Y160L-4
Y160M-4
Y160M-4
Y160L-4
Y180M-4
33mbar
(-0.098MPa)
405
300
360
445
470
6.8
5.0
6.0
7.4
7.8
469
428
444
469
503
2BE1 152-0
1450（直聯）
1100（皮帶）
1300（皮帶）
1625（皮帶）
1750（皮帶）
12.5
8.3
10.5
15.0
17.2
15
11
15
18.5
22
Y160L-4
Y160M-4
Y160L-4
Y180M-4
Y180L-4
33mbar
(-0.098MPa)
465
340
415
510
535
7.8
5.7
6.9
8.5
8.9
481
437
481
515
533
2BE1 153-0
1450（直聯）
1100（皮帶）
1300（皮帶）
1625（皮帶）
1750（皮帶）
16.3
10.6
13.6
19.6
22.3
18.5
15
18.5
22
30
Y180M-4
Y160L-4
Y180M-4
Y180L-4
Y200L-4
33mbar
(-0.098MPa)
600
445
540
660
700
10.0
7.4
9.0
11.0
11.7
533
480
533
551
601
2BE1 202-0
970（直聯）
790（皮帶）
880（皮帶）
1100（皮帶）
1170（皮帶）
1300（皮帶）
17
14
16
22
25
30
22
18.5
18.5
30
30
37
Y200L2-6
Y180M-4
Y180M-4
Y200L-4
Y200L-4
Y225S-4
33mbar
(-0.098MPa)
760
590
670
850
890
950
12.7
9.8
11.2
14.2
14.8
15.8
875
850
850
940
945
995
2BE1 203-0
970（直聯）
790（皮帶）
880（皮帶）
1100（皮帶）
1170（皮帶）
1300（皮帶）
27
20
23
33
37
45
37
30
30
45
45
55
Y250M-6
Y200L-4
Y200L-4
Y225M-4
Y225M-4
Y250M-4
33mbar
(-0.098MPa)
1120
880
1000
1270
1320
1400
18.7
14.7
16.7
21.2
22.0
23.3
1065
995
995
1080
1085
1170
2BE1 252-0
740（直聯）
558（皮帶）
660（皮帶）
832（皮帶）
885（皮帶）
938（皮帶）
38
26
31.8
49
54
60
45
30
37
55
75
75
Y280M-8
Y200L-4
Y225S-4
Y250M-4
Y280S-4
Y280S-4
33mbar
(-0.098MPa)
1700
1200
1500
1850
2000
2100
28.3
20.0
25.0
30.8
33.3
35.0
1693
1460
1515
1645
1805
1805
2BE1 253-0
740（直聯）
560（皮帶）
660（皮帶）
740（皮帶）
792（皮帶）
833（皮帶）
885（皮帶）
938（皮帶）
54
37
45
54
60
68
77
86
75
45
55
75
75
90
90
110
Y315M-8
Y225M-4
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y280M-4
Y315S-4
33mbar
(-0.098MPa)
2450
1750
2140
2450
2560
2700
2870
3020
40.8
29.2
35.7
40.8
42.7
45.0
47.8
50.3
2215
1695
1785
1945
1945
2055
2060
2295
2BE1 303-0
740（直聯）
590（直聯）
466（皮帶）
521（皮帶）
583（皮帶）
657（皮帶）
743（皮帶）
98
65
48
54
64
78
99
110
75
55
75
75
90
132
Y315L2-8
Y315L2-10
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y315M-4
33mbar
(-0.098MPa)
4000
3200
2500
2800
3100
3580
4000
66.7
53.3
41.7
46.7
51.7
59.7
66.7
3200
3200
2645
2805
2810
2925
3290
2BE1 305-1
2BE1 306-1
740（直聯）
590（直聯）
490（皮帶）
521（皮帶）
583（皮帶）
657（皮帶）
743（皮帶）
102
70
55
59
68
84
103
132
90
75
75
90
110
132
Y355M1-8
Y355M1-10
Y280S-4
Y280S-4
Y280M-4
Y315S-4
Y315M-4
160mbar
(-0.085MPa)
4650
3750
3150
3320
3700
4130
4650
77.5
62.5
52.5
55.3
61.2
68.8
77.5
3800
3800
2950
3000
3100
3300
3450
2BE1 353-0
590（直聯）
390（皮帶）
415（皮帶）
464（皮帶）
520（皮帶）
585（皮帶）
620（皮帶）
660（皮帶）
121
65
70
81
97
121
133
152
160
75
90
110
132
160
160
185
Y355L2-10
Y280S-4
Y280M-4
Y315S-4
Y315M-4
Y315L1-4
Y315L1-4
Y315L2-4
33mbar
(-0.098MPa)
5300
3580
3700
4100
4620
5200
5500
5850
88.3
59.7
61.7
68.3
77.0
86.7
91.7
97.5
4750
3560
3665
3905
4040
4100
4100
4240
2BE1 355-1
2BE1 356-1
590（直聯）
390（皮帶）
435（皮帶）
464（皮帶）
520（皮帶）
555（皮帶）
585（皮帶）
620（皮帶）
130
75
86
90
102
115
130
145
160
90
110
110
132
132
160
185
Y355L2-10
Y280M-4
Y315S-4
Y315S-4
Y315M-4
Y315M-4
Y315L1-4
Y315L2-4
160mbar
(-0.085MPa)
6200
4180
4600
4850
5450
5800
6100
6350
103.3
69.7
76.7
80.8
90.8
98.3
101.7
105.8
5000
3920
4150
4160
4290
4300
4350
4450
2BE1 403-0
 330（皮帶）
372（皮帶）
420（皮帶）
472（皮帶）
530（皮帶）
565（皮帶）
97
110
131
160
203
234
132
132
160
200
250
280
Y315M-4
Y315M-4
Y315L1-4
Y315L2-4
Y355M2-4
Y355L1-4
33mbar
(-0.098MPa)
5160
5700 6470
7380
8100
8600
86.0
95.0
107.8
123.0
135.0
143.3
5860
5870
5950
6190
6630
6800
2BE1 405-1
2BE1 406-1
 330（皮帶）
372（皮帶）
420（皮帶）
472（皮帶）
530（皮帶）
565（皮帶）
100
118
140
170
206
235
132
160
185
200
250
280
Y315M-4
Y315L1-4
Y315L2-4
Y315L2-4
Y355M2-4
Y355L1-4
160mbar
(-0.085MPa)
6000
6700
7500
8350
9450
10100
100.0
111.7
125.0
139.2
157.5
168.3
5980
6070
6200
6310
6750
6920

注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BE1真空泵正常工作時軸功率較小，也可選用接近軸功率的電機功率，如此更為節能。

注：水環真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正�？蓞⒄眨�水溫對水環真空泵性能的影響。

注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BE1真空泵正工作時軸功率較小，也可選用接近軸功率的電機功率，相比更為節能。

六、2BE1系列水環真空泵耗水量：

型號
標準轉速
rpm
轉速范圍
rpm
在以下吸入壓力（mbar,絕壓）時的耗水量　m3/h
≤160
200
300
400
500
600
700
＞800
1450
1300~1750
1.1
1.1
0.73
0.73
0.73
0.73
0.36
0.36
2BE1 103-0
1450
1300~1750
1.4
1.4
0.93
0.93
0.93
0.93
0.47
0.47
2BE1 151-0
1450
1100~1750
1.5
1.5
1
1
1
1
0.5
0.5
2BE1 152-0
1450
1100~1750
1.7
1.7
1.13
1.13
1.13
1.13
0.57
0.57
2BE1 153-0
1450
1100~1750
1.9
1.9
1.27
1.27
1.27
1.27
0.63
0.63
2BE1 202-0
980
790~1300
2.1
2.1
1.4
1.4
1.4
1.4
0.7
0.7
2BE1 203-0
980
790~1300
2.6
2.6
1.73
1.73
1.73
1.73
0.87
0.87
2BE1 252-0
740
558~938
4.4
4.4
2.93
2.93
2.93
2.93
1.47
1.47
2BE1 253-0
740
560~938
5.2
5.2
3.47
3.47
3.47
3.47
1.73
1.73
2BE1 303-0
660
466~743
8.5
8.5
6.8
6.8
5.7
5.7
2.9
2.9
2BE1 303-2
660
466~743
-
9.1
7.9
6.7
5.6
4.4
3.2
2.0
2BE1 305-1
660
466~743
8.2
8.2
7.8
7.0
6.0
5.1
4.2
3.3
2BE1 306-1
660
466~743
8.2
8.2
7.8
7.0
6.0
5.1
4.2
3.3
2BE1 353-0
530
372~660
11.2
11.2
9.0
9.0
7.5
7.5
3.8
3.8
2BE1 353-2
530
372~660
-
12.1
10.5
9.0
7.4
5.8
4.3
2.7
2BE1 355-1
530
372~660
10.9
10.9
10.4
9.3
8.0
6.7
5.5
4.3
2BE1 356-1
530
372~660
10.9
10.9
10.4
9.3
8.0
6.7
5.5
4.3
2BE1 403-0
420
330~565
16.0
16.0
12.8
10.7
10.7
8.7
7.2
5.4
2BE1 405-1
420
330~565
14.7
14.7
14.2
12.6
10.9
9.2
7.7
5.9

七、2BE1系列水環壓縮機耗水量：

型號
標準轉速
rpm
轉速范圍
rpm
在以下排氣壓力（bar,絕壓）時的耗水量　m3/h
1.2
1.4
1.5
1.6
1.8
2.0
2.2
2.4
1450
1300~1750
0.8
0.9
0.9
1.1
1.2
1.3
1.5
-
2BE1 103-8
1450
1300~1750
0.8
1.1
1.1
1.3
1.5
1.6
1.8
-
2BE1 151-8
1450
1100~1750
0.9
1.2
1.2
1.4
1.6
1.7
1.9
-
2BE1 152-8
1450
1100~1750
1.0
1.3
1.3
1.5
1.7
1.8
2.0
-
2BE1 153-8
1450
1100~1750
1.2
1.5
1.5
1.7
1.9
2.0
2.2
-
2BE1 202-8
980
790~1300
0.3
0.5
0.6
0.7
0.9
1.1
1.4
-
2BE1 203-8
980
790~1300
0.4
0.6
0.7
0.7
0.9
1.2
1.5
-
2BE1 252-8
740
558~938
1.3
2.1
3.0
3.2
4.3
5.4
6.4
7.5
2BE1 253-8
740
560~938
1.7
2.5
3.0
3.3
4.4
5.5
6.9
8.3
2BE1 303-8
660
466~743
2.3
3.2
4.0
4.6
6.0
8.0
9.5
10.9
2BE1 305-8
660
466~743
2.3
3.2
4.0
4.6
6.0
8.0
9.5
12.0
2BE1 355-8
530
372~660
3.2
4.4
5.2
6.3
8.3
10.8
13.0
16.0
2BE1 405-8
420
330~565
4.3
5.7
6.8
8.4
11.0
14.5
17.5
22

注：1、工作液種類：通常情況下用水，標準溫度15℃（范圍0℃至65℃）；或其溫度至少要低于其沸點10℃。
2、以上耗水量為在標準轉速下所需的耗水量，對不同轉速，數據表中的流量值應乘以（實際轉速÷標準轉速）
3、如需增加工作液流量，則數據表中的流量加倍。

八、2BE3水環真空泵性能表：

型號
轉速
（傳動方式）
r/min
最大軸功率
kW
電機功率
kW
最大抽氣速率　
極限真空度
（絕對壓力）
mbar
泵頭重量
（含上置分離器）
kg
m3/h
m3/min
340(皮帶/減速機）
390(皮帶/減速機）
440(皮帶/減速機）
490(皮帶/減速機）
530(皮帶/減速機）
570(皮帶/減速機）
610(皮帶/減速機）
82
95
115
134
148
167
189
110
110
132
160
185
200
220
4850
5650
6250
6900
7470
8000
8600
80.8
94.2
104.2
115.0
124.5
133.3
143.3
160
3275
2BE3 420
340(皮帶/減速機）
390(皮帶/減速機）
440(皮帶/減速機）
490(皮帶/減速機）
530(皮帶/減速機）
570(皮帶/減速機）
610(皮帶/減速機）
108
132
157
180
204
229
260
132
160
185
200
220
250
315
6650
7650
8550
9400
10150
10700
11600
110.8
127.5
142.5
156.6
169.2
178.3
193.3
160
3720
2BE3 500
260（減速機)
300（減速機)
340（減速機)
380（減速機)
420（減速機)
470（減速機)
142
171
203
238
277
338
160
200
250
280
315
400
8700
10150
11400
12700
13800
15500
145.0
169.2
190.0
211.7
230.0
258.3
160
6110
2BE3 520
260（減速機)
300（減速機)
340（減速機)
380（減速機)
420（減速機)
470（減速機)
172
210
245
288
337
412
200
250
280
315
400
500
10700
12300
14000
15400
16800
18700
178.3
205.0
233.3
256.7
280.0
311.7
160
6740
2BE3 600
230（減速機)
260（減速機)
290（減速機)
320（減速機)
350（減速機)
400（減速機)
205
243
285
322
365
465
250
280
315
355
450
560
12700
14400
16000
17500
19000
21600
211.7
240.0
266.7
291.7
316.7
360.0
160
9100
2BE3 620
230（減速機)
260（減速機)
290（減速機)
320（減速機)
350（減速機)
400（減速機)
250
300
340
390
450
570
280
355
400
450
500
630
15600
17700
19500
21300
23200
26200
260.0
295.0
325.0
355.0
386.7
436.7
160
10700
2BE3 670
210（減速機)
240（減速機)
270（減速機)
300（減速機)
320（減速機)
330（減速機)
370（減速機)
280
350
415
465
523
545
670
315
400
450
560
630
630
800
18300
20400
23160
25500
27000
27720
30960
305
340
386
425
450
462
516
160
12700
2BE3 720
190（減速機)
210（減速機)
240（減速機)
270（減速機)
300（減速機)
340（減速機)
345
395
475
550
642
795
400
450
560
630
710
900
21900
24300
27480
30540
33780
38100
365
405
458
509
563
635
160
15700
注：1、以上所選電機功率可在大多工況下工作。如排氣口壓力較高（表壓0.02~0.05MPa），則應相應加大電機功率；如實際2BE3真空泵的工作壓力對應的軸功率較�。▍⒄蛰S功率曲線），也可選用接近軸功率的電機功率，如此可更為節能。
2、以上真空泵轉速為參考轉速，實際轉速根據傳動方式及客戶要求確定。
3、2BE3 400/420皮帶傳動可選擇轉速：327/349/393/446/475/498/527rpm。
4、2BE3 500以上真空泵不推薦皮帶傳動。
5、減速機傳動安裝尺寸需確定轉速、減速機生產廠家后確定。
6、上表所列抽氣速率為該泵的最大抽氣速率，實際抽氣速率隨吸入壓力而變化，請參照“性能曲線”選型。
7、注：水環真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。修正方法請參照：水溫對水環真空泵性能的影響。　　

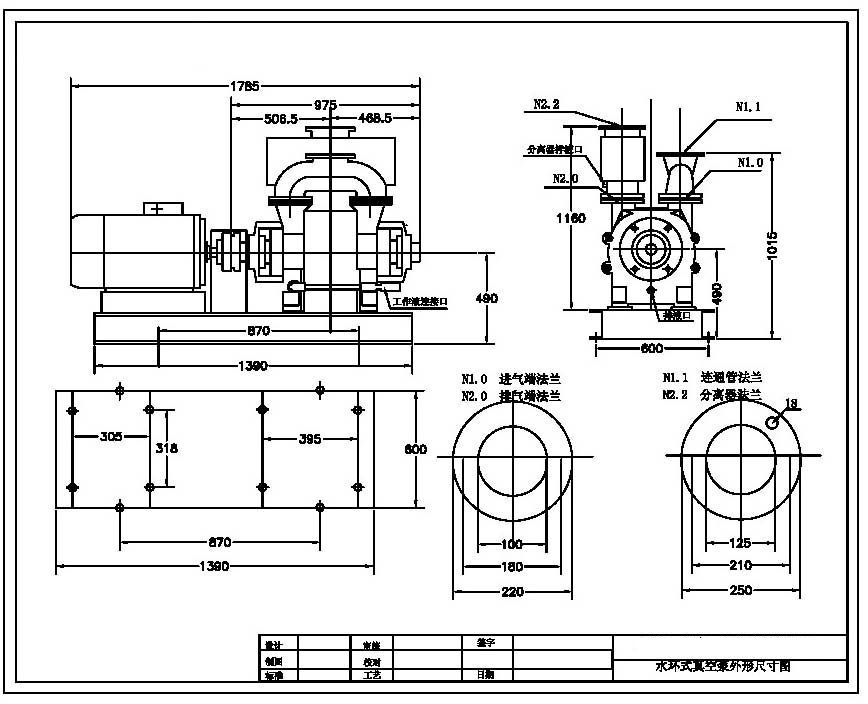

九、2BE水環式真空泵安裝尺寸圖：

2BE真空泵外形尺寸圖

十、2BE水環式真空泵及壓縮機結構主要特點：

1、軸承全部采用原裝進口軸承，保證了2BE真空泵的葉輪精確定位及運轉過程中的高穩定性。
2、葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了3、3、2BE真空泵的使用壽命。
4、泵體全部采用鋼板制作，提高了2BE真空泵的使用壽命。
5、2BE真空泵的軸套作為最易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。
6、皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
7、聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
8、獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
9、鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE真空泵散熱效果最佳。
10、機械密封（選配件）全部采用進口件，充分保證2BE系列真空泵在長時間運行過程中無泄漏。
11、泵體內壁型線采用近似橢圓的型線以保證最佳的抽氣效果。

十一、2BE水環式真空泵的使用說明：

1.啟動
啟動前應用手轉動聯軸器數圈以確定泵內無卡住現象，確定電機轉向是否與泵的轉向一致
，按以下順序啟動。
（1）關閉進氣管路上的閥門
（2）啟動電動機（從泵聯器端看泵為順時針方向旋轉，右為吸氣口，左為排氣口）
（3）打開供水管路上的閥門，逐漸增加供水量，直到達到要求為止。
（4）當真空泵達到極限壓力時，打開進氣管路上的閥門，泵開始正常工作。
（5）調整填料壓蓋，使水成滴往外滴好。
（6）真空泵在極限壓力下工作時，泵內可能由于物理作用產生爆炸聲，可調節進氣管路上的閥門
，增加進氣量，爆炸聲即行消失，若不能消失，應檢查其他原因。
2.停車
（1）關閉進氣管路上的閥門。
（2）關閉供水管路上的閥門。
（3）關閉電動機。
（4）將真空泵內的工作液放掉以防銹蝕。（冬季以防凍裂）
3.維護
（1）檢查軸承的工作和潤滑情況，工作溫度比環境溫度高出15℃-20℃。最高不超出30℃，且
每年加油3-4次，清洗一次。
（2）填料密封應定期壓緊填料，如果填料應磨損而不能密封，應更換填料。機械密封漏水應檢
查密封動靜環是否損壞或密封圈老化，出現以上情況應更換配件。
（3）在出現特殊聲的音時，可拆下泵蓋上的壓板，查看葉輪面及閥板損壞情況。

十二、2BE水環式真空泵的拆裝及裝配
1.拆卸（2BEA20-25)
拆卸前將泵內水放掉，并將分離器與連通管管拆下，泵從后端（無聯軸器一端）拆順序?yàn)椋?br /> （1）拆下軸承室擋蓋，取下壓力墊圈，松開軸承室螺母，取下軸承室。
（2）拆軸承架，松開填料壓蓋螺母，取下填料壓蓋。
（3）松開拉緊螺栓，泵蓋底腳螺栓后，取下后端蓋。
（4）取下泵體。
（5) 取下聯軸器及平鍵，松開并取下前承壓蓋。
（6）將泵軸與葉輪從前端蓋中一取出，松下前軸承架。
2BEA30-35拆卸
（1）拆下后軸承蓋，拆下定位軸承緊固螺釘，移走調整墊片，松開定位軸承壓蓋螺母，取下軸承
座及軸承壓蓋。
（2）取下填料壓蓋，取出填料函及填料壓圈。
（3）松開鏈接螺栓，取出泵蓋與泵體。
（4）取下聯軸器及前軸承壓蓋，用卡鉗取下軸用擋圈，取下甩油環。
（5）松開軸承壓蓋螺栓，依次取下軸承座，軸承壓蓋，填料壓蓋及填料函。
（6）將葉輪與軸一起取下。
拆卸完畢后，將配合面擦凈，圖上機油。
2.裝配
將各配合面擦凈，軸承清理后涂上新油，軸承座內也涂上新油，裝配順序與拆卸相反。此時應調整
好葉輪在泵體內的位置，端面間隙如下表：

葉輪直徑 一側最小間隙 兩側總間隙
≤180 0.1-0.15 0.25-0.3
≥180-500 0.15-0.2 0.3-0.4
≥500-1000 0.25-0.35 0.5-0.7
≥1000 0.45-0.55 0.9-1.1



2BE系列水環式真空泵的訂貨須知:

一、請?zhí)峁┮韵略敿?xì)數據：①2BE型水環式真空泵的產品名稱與型號②2BE型水環式真空泵的真空度要求單位PA或MPA③2BE型水環式真空泵抽速要求單位L/S或M3/MIN④2BE型水環式真空泵的使用條件和功況條件⑤2BE型水環式真空泵的電機功率（KW）⑥2BE型水環式真空泵的轉速（r/min）⑦2BE型水環式真空泵的電壓〔V〕⑧2BE型水環式真空泵的進出口口徑⑨2BE型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的2BE型水環式真空泵的產品型號，請按2BE型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
上海凱清泵業制造有限公司其他真空泵產品有：2BV型水環式真空泵，2X型旋片式真空泵，2XZ型旋片式真空泵，SZ型水環式真空泵，SK型水環式真空泵，2SK型水環式真空泵，2BE型水環式真空泵，ZJ型羅茨真空泵，JZJS型水環真空機組，ZF型真空負壓站，JSJX型旋片真空機組，JZJP型水噴射真空機組，RPP型全塑水噴射真空泵，MH-2型滑閥式真空泵，，XD型旋片式真空泵，X型旋片式真空泵，WLW型無油立式真空泵，W型往復真空泵等產品

我公司免費咨詢電話：4000-123-133 021-57526551

感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。



本產品相關關鍵詞：

2BE型水環式真空泵  2BE系列水環真空泵  2BE水環真空泵  2BE型水環泵


網站地圖 　　聯系我們
本站相關關鍵詞：真空泵  水環式真空泵  旋片式真空泵  羅茨水環真空機組  羅茨旋片真空機組  真空負壓站  往復真空泵  羅茨真空泵  滑閥真空泵  真空配件
免費熱線：4000-123-133  銷售電話：021-57526551  售后電話：021-59770002  圖文傳真：021-60911545
地址：上海市青浦區華新鎮華丹路1189弄1號

網站備案號：滬ICP備14041003號-3
